外墙保温层厚度计算方法

  • 2018-03-29
  • 南阳银通官网
随着GB 50176-2016《民用建筑设计规范》的颁布,关于保温材料新的热工计算参数也随之而出。我们在遇到外墙保温时经常会遇到这样的问题:这个项目如果用聚苯板需要XXmm,如果使用聚氨酯需要XXmm,那么这个厚度是如何计算的呢?
其实有一种粗略的计算方式,首先查阅该项目所在地的节能设计要求,各地各有不同,得到项目需要保持的传热系数。传热系数的倒数就是系统的热阻。系统的热阻由墙体本身的热阻+保温系统的热阻+墙体内外表面的换热热阻组成(热量在传递时因为空气对流的存在会带走一部分热量)。通过得到的总热阻值减去墙体热阻、换热阻后的数值就是外墙系统的热阻。热阻的计算方式为保温材料的厚度除于导热系数与修正系数的积。则最后得出保温材料的厚度。
可能描述起来比较困难,我们举例说明:
假设项目在北京,要求传热系数为0.45。打算使用聚苯板(导热系数0.039W/M.K,修正系数我们取1),换热阻为内表面0.04外表面0.11(可以从后面表格查阅),墙体为200mm(0.2m)厚钢筋混凝土(导热系数1.74W/M.K)聚苯板的厚度为Xmm
则1/(0.04+0.11+0.2/1.74+X/0.03981.1)≤0.45
通过计算可以算出聚苯板的厚度为83.9mm,取整的话大致厚度不低于85mm。
当然这是最粗略的计算方式,精明的计算还需要考虑建筑体系系数、阳光照射面等等各种影响因素,这一计算方式主要是方便技术人员快速粗算出保温层的厚度。大家也可以通过以下表格对市面上常见的15种保温材料参数进行查询计算。

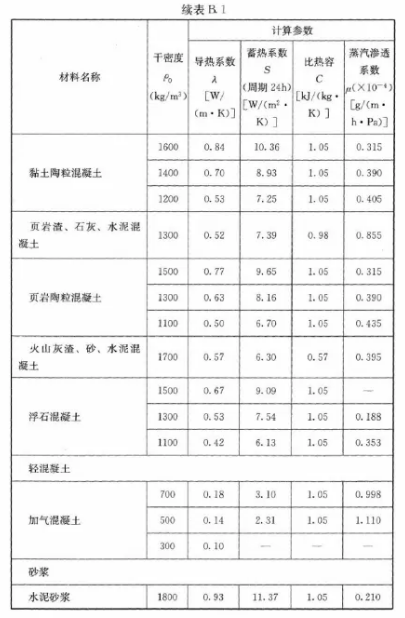

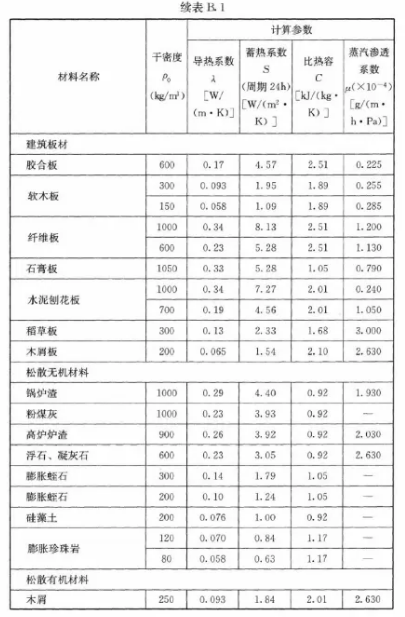

—— 附表 GB 50176-2012中对保温材料的热工参数 ——
